脈沖電子圍欄主機接線說明
前端圍欄與脈沖圍欄主機的連接，以四線為例

單防區脈沖電子圍欄主機接線說明
脈沖電子圍欄主機接線說明

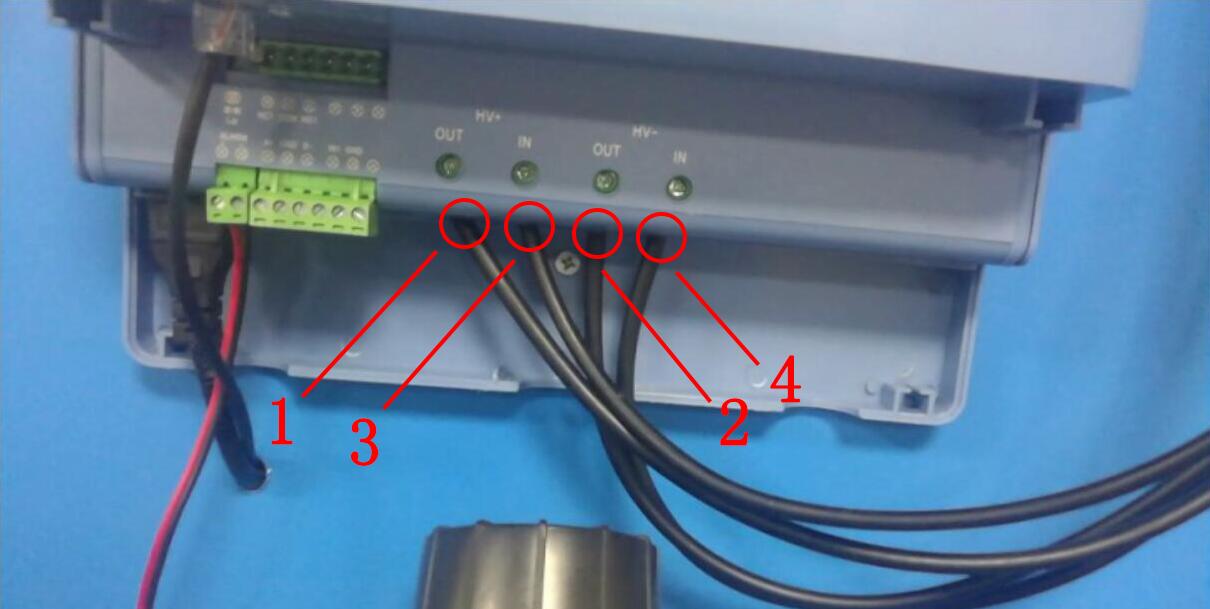

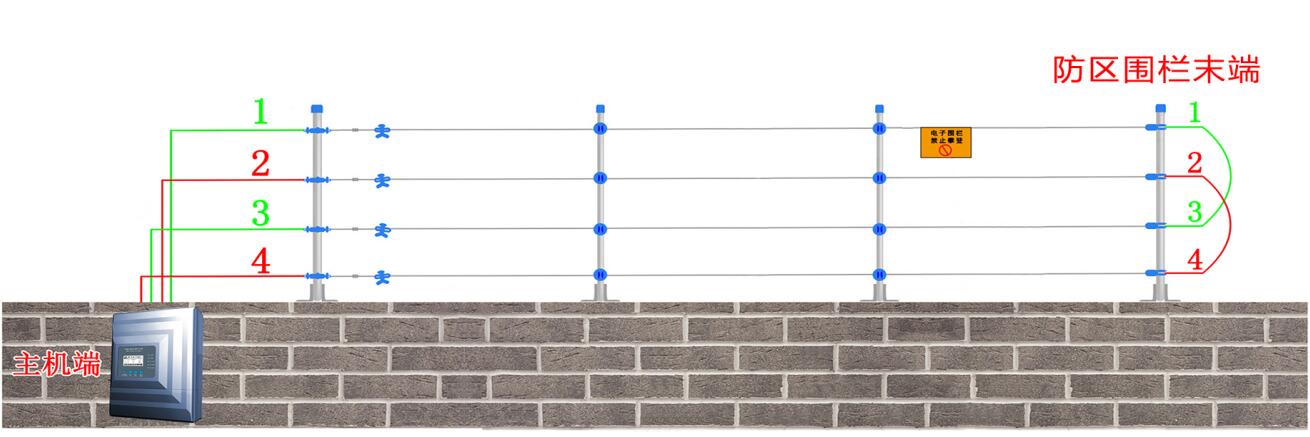

前端圍欄的合金線分別用高壓線引出，四線制的引出四根高壓線，高壓線與合金線通過線線連接器連接，引出的四根高壓線分別做好1、2、3、4序號標記，前端圍欄的末端用高壓線將1、3號線鏈接，2、4號線連接。這樣就形成了兩組回路，分別是主機端第一線出去到了防區末端通過高壓線連接至第三線，由第三線回到主機端，主機端的第二線出去到防區末端通過高壓線連接至第四線，由第四線回到主機端，所以圍欄端引出的四根線，分別按1號線、3號線接入主機HV+的OUT與IN，2號線、4號線接入HV-的out與IN

脈沖電子圍欄主機接線說明

雙防區脈沖電子圍欄主機接線說明
脈沖電子圍欄主機接線說明

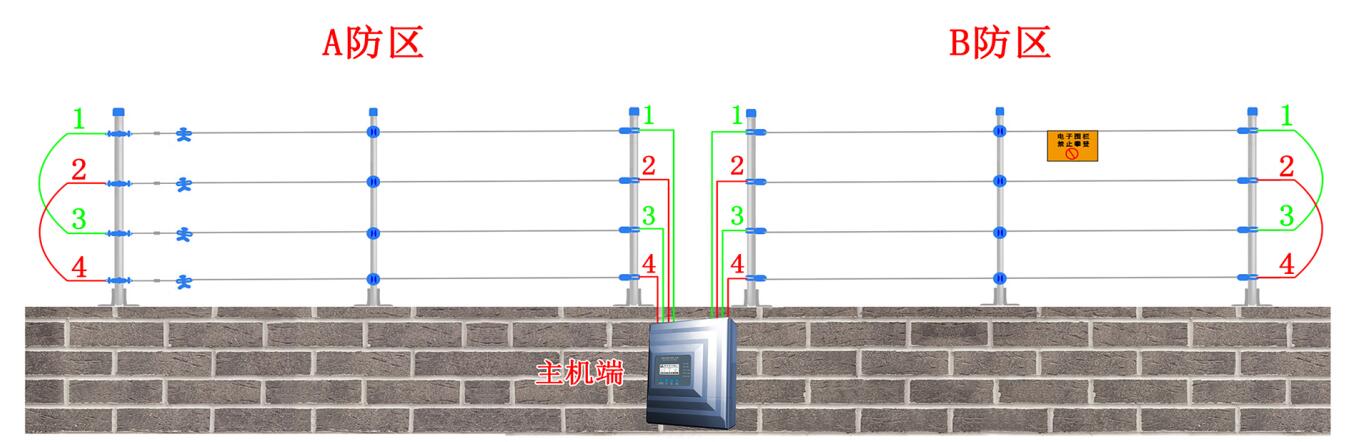

由于雙防區主機有A、B兩個防區，所以接線時各自防區引出四根高壓線分別對應主機上的A、B防區接線端口連接。

脈沖電子圍欄主機接線說明

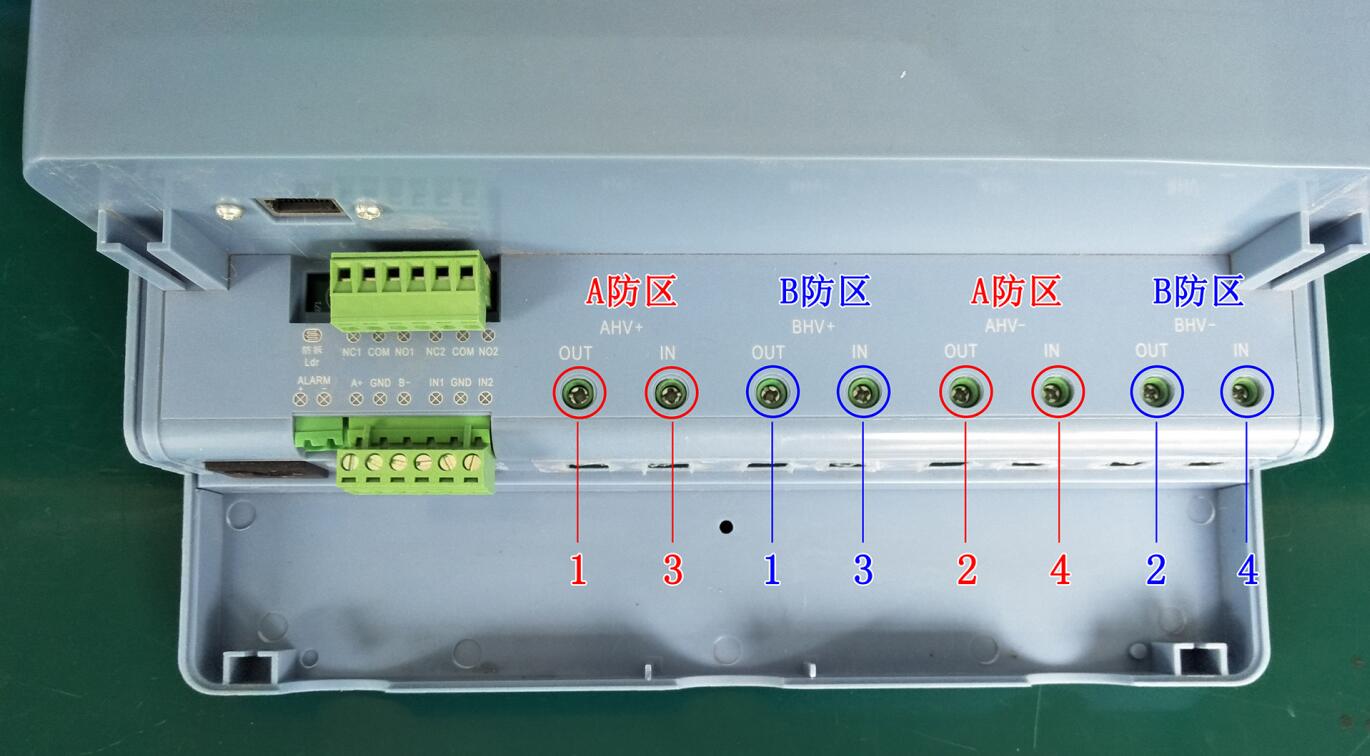

A防區接線方式：從A防區前端圍欄引出的4根高壓線分別按線序連接到雙防區脈沖主機接線端口上，1號線接入到A HV+的 OUT，3號線接入到A HV+的IN，2號線接入到A HV-的OUT，4號線接入到A HV-的IN。

B防區接線方式：B防區前端圍欄引出的4根高壓線分別按線序連接到雙防區脈沖主機接線端口上，1號線接入到B HV+的 OUT，3號線接入到B HV+的IN，2號線接入到B HV-的OUT，4號線接入到B HV-的IN。

以上是拓天脈沖電子圍欄主機（單/雙防區）的接線說明。
?
